浩辰CAD看图王怎么删除多余的线段_怎么删除多余的图层

CAD看图软件图层

浩辰CAD怎么删除多余的线段

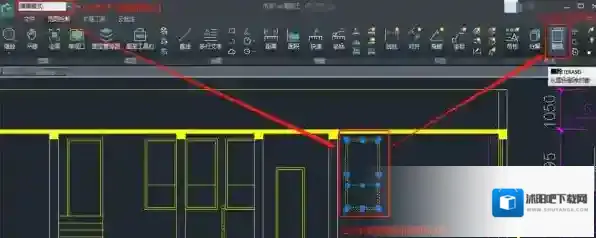

1. 在浩辰CAD看图王电脑版中打开CAD图纸文件，将软件上方工作空间切换至编辑模式，选中图纸中需要删除的图形对象，被选中的对象会显示为虚线形式，在览图绘制菜单栏的修改组中点击删除按钮。如下图所示：

CAD看图软件浩辰

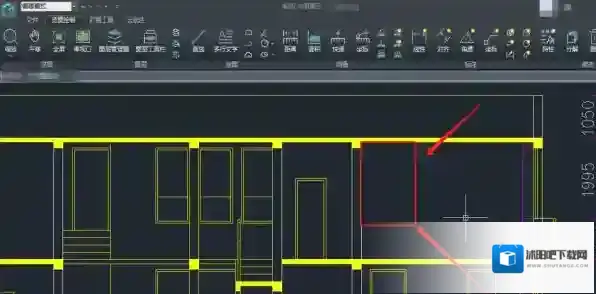

2. 执行命令后，即可将选中的图像对象删除;

CAD看图软件删除

3. 除此之外，我们也可以先将工作空间切换至编辑模式，接着在图纸中选中需要删除的图形对象，选中之后，只需要点击键盘上的Delete键，即可将其删除。

浩辰CAD看图王怎么删除多余的图层

一张图纸中可以创建多个CAD图层，将类型相似的对象分配在同一个CAD图层使其相关联。例如，可以将直线、文字、标注和标题栏置于不同的图层上。

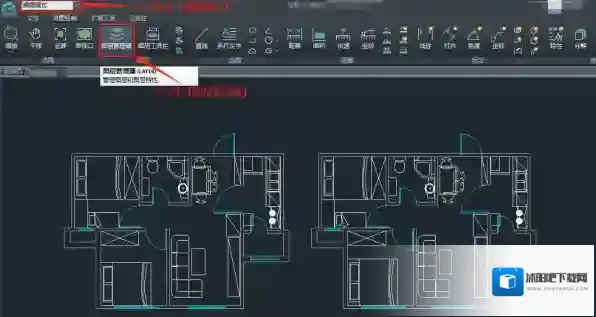

1. 在浩辰CAD看图王电脑版中打开需要修改的图纸文件，然后将其切换至编辑模式，依次点击览图绘制-图层管理器。

CAD看图软件选中

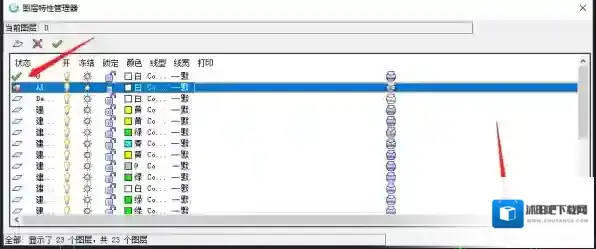

2. 在跳出的图层特性管理器对话框中，找到并选中需要删除的CAD图层，点击列表上方的红色X按钮。

CAD看图软件点击

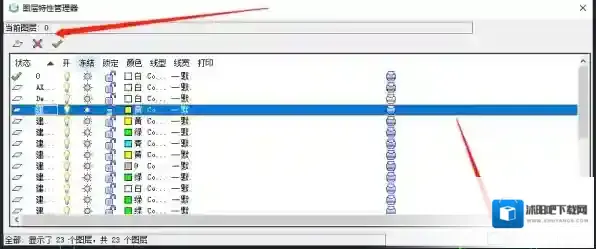

3. 点击X键后，所选择的的图层状态列为删除的状态，我们点击确定;

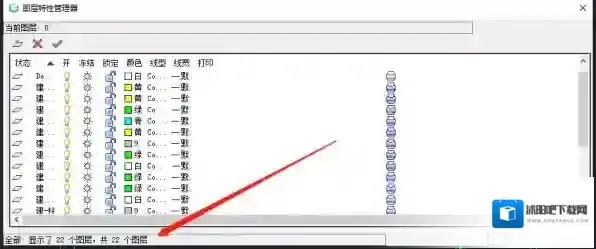

4. 再次打开图层管理器，可以看到如图所示我们的图层从23个变为了22个，所选的图层已被删除。

哪些图层无法删除

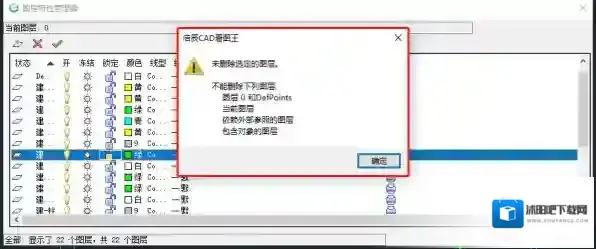

从提示框中我们可以看到不可删除的图层有：

图层0和DefPoints;当前图层;依赖外部参照的图层;包含对象的图层。

每个图形都包括名为”0″的图层，不能删除或重命名图层”0″。 该图层有两个用途：确保每个图形至少包括一个图层;提供与块中的控制颜色相关的特殊图层。建议在CAD制图过程中创建几个新图层来组织图形，而不是将整个图形均创建在图层”0″上。
